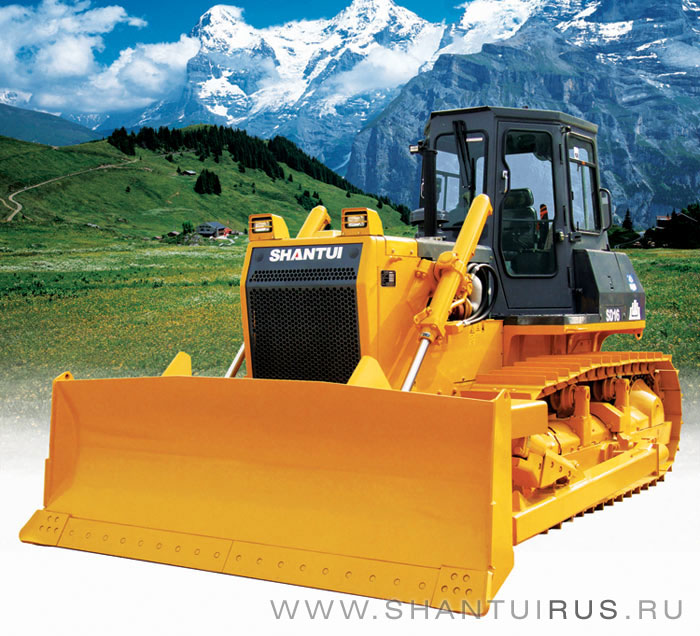

Бульдозер Shantui SD16 (Китай)

Технические характеристики

• Рабочая масса бульдозера: 17 т
• Давление на грунт: 0,067 МПа
• Минимальный дорожный просвет: 400 мм
• Минимальный радиус поворота:
  • с прямым отвалом: 4,7 м
  • с поворотным отвалом: 4,5 м
  • с U-образным отвалом: 4,9 м
• Работа при уклоне: 30°
• Колея гусеничного хода: 1880 мм
• Двигатель:
  • Модель двигателя:
    • Shangchai C621
    • Steyr WD615TI-3A
  • Тип двигателя: водяного охлаждения, рядный, четырёхтактный дизельный, с непосредственным (прямым) впрыском
  • Номинальная мощность: 120 кВт (160 л.с.)
  • Номинальная частота вращения коленчатого вала: 1850 об/мин
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня: 126 × 130 мм
  • Рабочий объём: 9,726 л
  • Минимальный удельный расход топлива: 214 г/кВт·ч
  • Максимальный крутящий момент: 764 Н·м
• Система трансмиссии:
  • Гидротрансформатор (преобразователь крутящего момента): трёхэлементный, одноступенчатый, однофазный
  • Трансмиссия: планетарная передача, с сервоприводом переключения, принудительная смазка
  • Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием)
  • Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма
  • Тормоз муфты поворота: работающий в масляной ванне, плавающий ленточного типа, управляемый с помощью педали с гидроусилителем
  • Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
  • Вперёд:
    • Первая передача: 0 — 3,29 км/ч
    • Вторая передача: 0 — 5,28 км/ч
    • Третья передача: 0 — 9,63 км/ч
  • Назад:
    • Первая передача: 0 — 4,28 км/ч
    • Вторая передача: 0 — 7,59 км/ч
    • Третья передача: 0 — 12,53 км/ч
• Ходовая часть:
  • Тип: подвеска с балансирным брусом
  • Число поддерживающих катков (с каждой стороны): 2 шт.
  • Число опорных катков (с каждой стороны): 6 шт.
  • Гусеничная лента: гусеница в сборе с башмаками, башмаки с одинарным грунтозацепом
  • Ширина башмаков гусеничной ленты: 510 мм
  • Шаг гусеничной ленты: 203,2 мм
• Гидравлическая система:
  • Максимальное давление: 14 МПа
  • Тип насоса: шестерённый
  • Подача (величина потока нагнетания): 243 л/мин
  • Рабочие цилиндры: 2 шт. диаметром 110 мм
• Отвал:
  • Прямой отвал:
    • Призма волочения: 4,5 куб.м
    • Эффективность: 225 куб.м/час (теоретическое значение 40 м)
    • Ширина отвала: 3388 мм
    • Высота отвала: 1149 мм
    • Максимальное заглубление отвала: 540 мм
    • Максимальная регулировка перекоса: 400 мм
  • Поворотный отвал:
    • Призма волочения: 4,4 куб.м
    • Эффективность: 225 куб.м/час (теоретическое значение 40 м)
    • Ширина отвала: 3970 мм
    • Высота отвала: 1090 мм
    • Максимальное заглубление отвала: 540 мм
  • U-образный отвал:
    • Призма волочения: 5,0 куб.м
    • Эффективность: 250 куб.м/час (теоретическое значение 40 м)
    • Ширина отвала: 3556 мм
    • Высота отвала: 1120 мм
    • Максимальное заглубление отвала: 530 мм
    • Максимальная регулировка перекоса: 400 мм
• Рыхлитель:
  • Максимальная глубина рыхления трёхстоечным рыхлителем: 572 мм
  • Максимальная высота подъёма рыхлителя над землёй: 592 мм
  • Масса трёхстоечного рыхлителя: 1710 кг

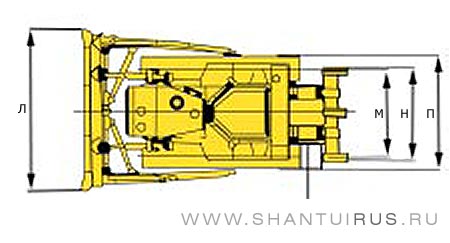

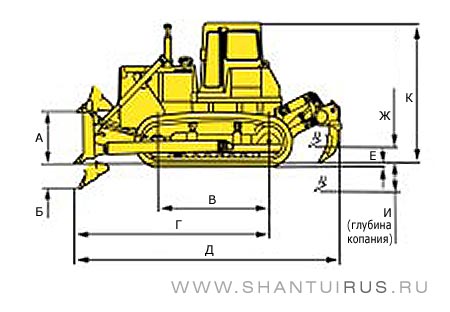

Размеры бульдозера Shantui SD16

Размеры бульдозера с прямым отвалом:

• А: 1110 мм
• Б: 530 мм
• В: 2430 мм
• Г: 4459 мм
• Д: 6366 мм
• Е: 74 мм
• Ж: 592 мм
• И: 572 мм
• К: 3100 мм
• Л: 3388 мм
• М: 1880 мм
• Н: 2080 мм
• П: 2390 мм
