Китайский бульдозер Shantui SD32D

Технические характеристики

• Минимальный дорожный просвет: 500 мм
• Рабочая масса бульдозера: 36500 кг
• Давление на грунт: 0,076 МПа
• Минимальный радиус поворота: 3,8 м
• Работа при уклоне: 30°
• Колея гусеничного хода: 2140 мм
• Двигатель:
  • Модель двигателя: Cummins NTA855-C360
  • Тип двигателя: дизельный рядный, водяного охлаждения, четырёхтактный, верхнеклапанный, с непосредственным (прямым) впрыском и турбонаддувом
  • Номинальная частота вращения коленвала: 2000 об/мин
  • Номинальная мощность: 235 кВт (320 л.с.)
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня: 139,7 × 152,4 мм
  • Рабочий объём: 14,010 л
  • Максимальный крутящий момент: 1440 Н·м при 1400 об/мин
  • Минимальный удельный расход топлива: 245 г/кВт·ч
• Система трансмиссии:
  • Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный
  • Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой
  • Главный привод: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием), одноступенчатый редуктор
  • Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с гидравлическим управлением
  • Тормоз муфты поворота: работающий в масляной ванне, плавающий, прямое гидравлическое взаимосвязанное управление
  • Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
  • Вперёд:
    • Первая передача: 0 — 3,6 км/ч
    • Вторая передача: 0 — 6,6 км/ч
    • Третья передача: 0 — 11,5 км/ч
  • Назад:
    • Первая передача: 0 — 4,4 км/ч
    • Вторая передача: 0 — 7,8 км/ч
    • Третья передача: 0 — 13,5 км/ч
• Ходовая часть:
  • Тип: подвеска с балансирным брусом
  • Число поддерживающих катков (с каждой стороны): 2 шт.
  • Число опорных катков (с каждой стороны): 7 шт. (5 однобортных опорных катков и 2 двубортных опорных катка)
  • Число башмаков (с каждой стороны): 41 шт.
  • Ширина башмаков: 760 мм
  • Шаг: 228,6 мм
• Гидравлическая система:
  • Максимальное давление: 14 МПа
  • Тип насоса: шестерённый
  • Подача: 335,5 л/мин (величина потока нагнетания при номинальной частоте вращения коленвала двигателя 2000 об/мин)
  • Рабочие цилиндры: 2 шт. диаметром 120 мм (гидроцилиндры двустороннего действия)
• Отвал:
  • Призма волочения: 10 куб.м
  • Эффективность: 330 куб.м/час (теоретическое значение на 40 м)
  • Ширина отвала: 4300 мм
  • Высота отвала: 1590 мм
  • Максимальное заглубление отвала: 560 мм
  • Максимальная регулировка перекоса: более 1000 мм
  • Масса отвала: 5000 кг
• Рыхлитель (опция):
  • Трёхстоечный рыхлитель:
    • Максимальная глубина рыхления: 542 мм
    • Максимальная высота подъёма рыхлителя над уровнем грунта: 883 мм
    • Масса рыхлителя: 3800 кг
  • Однозубый рыхлитель:
    • Максимальная глубина рыхления: 1250 мм
    • Максимальная высота подъёма рыхлителя над уровнем грунта: 965 мм
    • Масса рыхлителя: 3243 кг

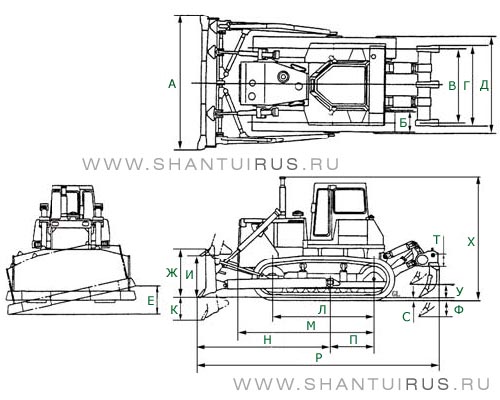

Размеры бульдозера Shantui SD32D

Размеры бульдозера с прямым отвалом:

• А: 4030 мм
• Б: 560 мм
• В: 2140 мм
• Г: 2420 мм
• Д: 2780 мм
• Е: 1000 мм
• Ж: 1720 мм
• И: 1560 мм
• К: 560 мм
• Л: 3150 мм
• М: 4445 мм
• Н: 4670 мм
• П: 1235 мм
• Р: 8650 мм
• С: 80 мм
• Т: 300 мм
• У: 883 мм
• Ф: 542 мм
• Х: 3640 мм

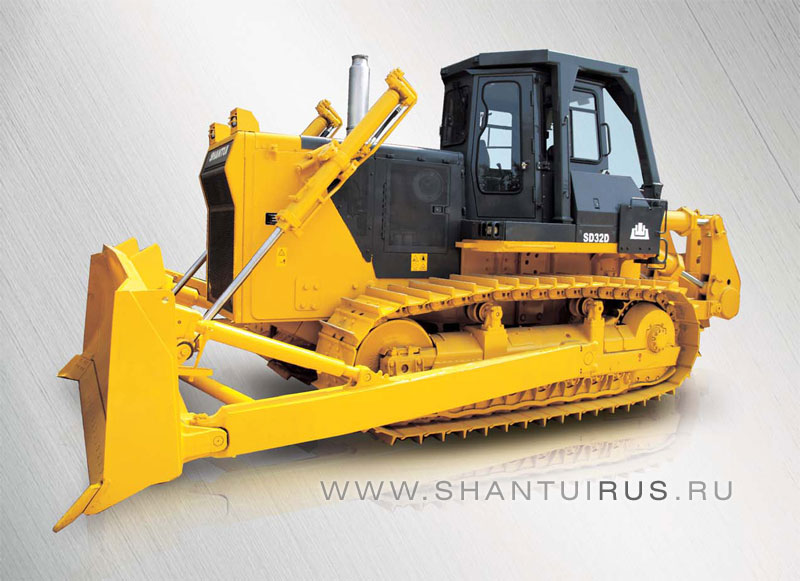

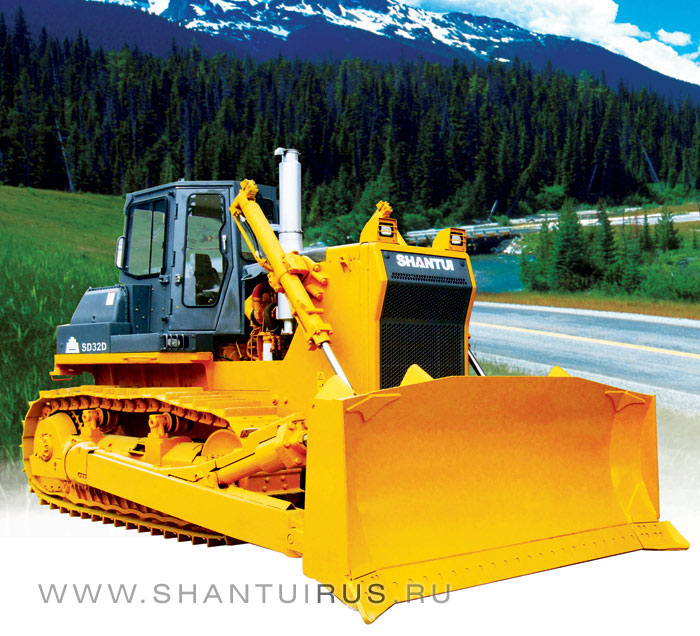

Дополнительные фотографии
