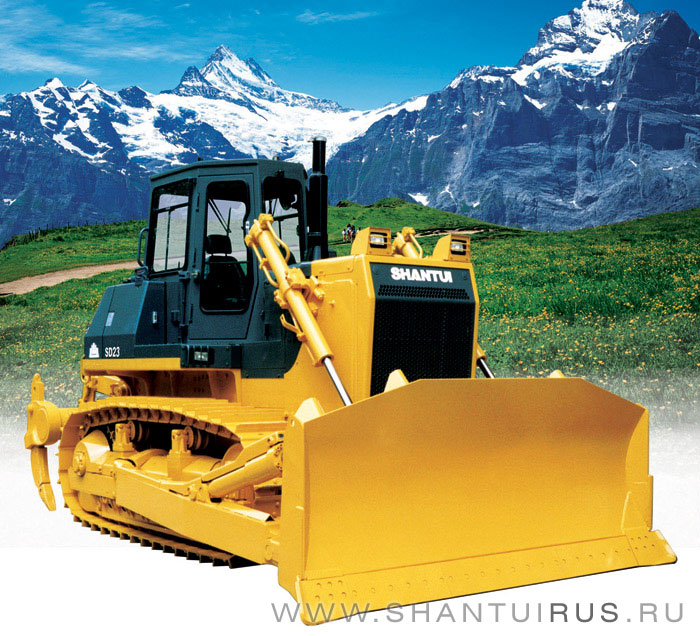

Бульдозер Shantui SD23 (Китай)

Технические характеристики

• Рабочая масса бульдозера: 24,6 т
• Давление на грунт: 0,078 МПа
• Минимальный дорожный просвет: 405 мм
• Минимальный радиус поворота: 3,3 м
• Работа при уклоне: 30°
• Колея гусеничного хода: 2000 мм
• Отвал:
  • Прямой отвал:
    • Призма волочения: 7,8 куб.м
    • Ширина отвала: 3725 мм
    • Высота отвала: 1395 мм
    • Максимальное заглубление отвала: 540 мм
    • Максимальная регулировка перекоса: 1210 мм
    • Масса отвала: 2900 кг
  • Поворотный отвал:
    • Призма волочения: 5,4 куб.м
    • Ширина отвала: 4365 мм
    • Высота отвала: 1107 мм
    • Максимальное заглубление отвала: 560 мм
    • Максимальная регулировка перекоса: 1240 мм
    • Масса отвала: 3372 кг
  • U-образный отвал:
    • Призма волочения: 8,4 куб.м
    • Ширина отвала: 3860 мм
    • Высота отвала: 1379 мм
    • Максимальное заглубление отвала: 540 мм
    • Максимальная регулировка перекоса: 1210 мм
    • Масса отвала: 3350 кг
• Двигатель:
  • Модель двигателя: Cummins NT855-C280 BCIII («Камминс»)
  • Тип двигателя: дизельный рядный, водяного охлаждения, четырёхтактный, верхнеклапанный, с непосредственным (прямым) впрыском и турбонаддувом
  • Номинальная частота вращения коленвала: 2000 об/мин
  • Номинальная мощность: 169 кВт (230 л.с.)
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня: 139,7 × 152,4 мм
  • Рабочий объём: 14,010 л
  • Минимальный удельный расход топлива: 217 г/кВт·ч
  • Максимальный крутящий момент: 1036 Н·м (105,7 кг·м) при 1400 об/мин
• Система трансмиссии:
  • Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный
  • Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой
  • Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием)
  • Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с гидравлическим управлением
  • Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
  • Вперёд:
    • Первая передача: 0 — 3,8 км/ч
    • Вторая передача: 0 — 6,8 км/ч
    • Третья передача: 0 — 11,8 км/ч
  • Назад:
    • Первая передача: 0 — 4,9 км/ч
    • Вторая передача: 0 — 8,5 км/ч
    • Третья передача: 0 — 14,3 км/ч
• Ходовая часть:
  • Тип: подвеска с балансирным брусом
  • Число поддерживающих катков (с каждой стороны): 2 шт.
  • Число опорных катков (с каждой стороны): 7 шт. (5 однобортных и 2 двубортных)
  • Гусеничная лента: гусеница в сборе с башмаками, башмаки с одиночным грунтозацепом (по 39 с каждой стороны)
  • Ширина башмаков гусеничной ленты: 560 мм (по дополнительному заказу возможна установка башмаков шириной 610 мм или 660 мм)
  • Шаг гусеничной ленты: 216 мм
• Вал отбора мощности:
  • Расположение: середина рамы привода бортовой передачи
  • Частота вращения: 2000 об/мин
• Гидравлическая система:
  • Максимальное давление: 19,1 МПа (195 кг/см²)
  • Подача: 194 л/мин (величина потока нагнетания при номинальной частоте вращения коленвала двигателя 2000 об/мин)
  • Тип насоса: сдвоенный шестерённый
  • Рабочие цилиндры: 2 шт. диаметром 110 мм (гидроцилиндры двустороннего действия)
  • Тип клапана управления: смазываемый клапан
  • Диаметр и число цилиндров перекоса: 160 мм, 1 шт.

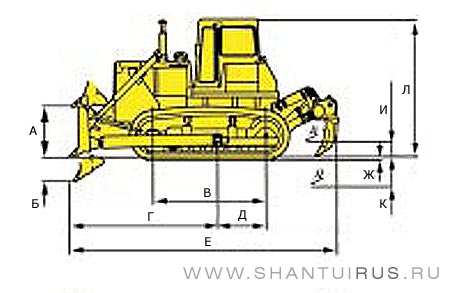

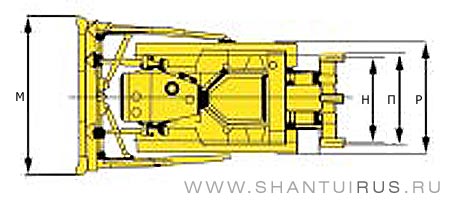

Размеры бульдозера Shantui SD23

Размеры бульдозера с прямым отвалом (в скобках — с поворотным отвалом):

• А: 1210 мм
• Б: 540 мм
• В: 2840 мм
• Г: 3725 мм (4035 мм)
• Д: 1195 мм
• Е: 6830 мм (7140 мм)
• Ж: 72 мм
• И: 555 мм
• К: 666 мм
• Л: 3380 мм
• М: 3725 мм (4365 мм)
• Н: 2000 мм
• П: 2227 мм
• Р: 2620 мм
