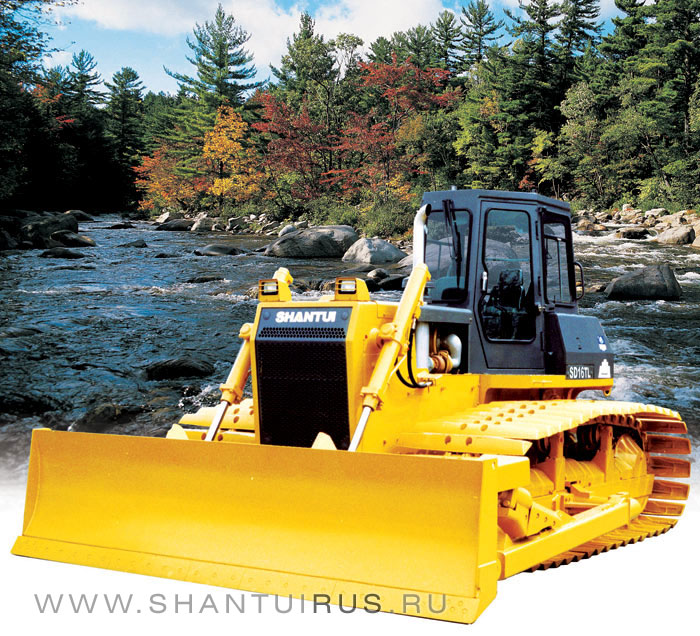

Бульдозер Shantui SD16TL болотоходный (Китай)

Технические характеристики

• Рабочая масса бульдозера: 18,4 т
• Давление на грунт: 0,027 МПа
• Минимальный дорожный просвет: 495 мм
• Минимальный радиус поворота: 4,6 м
• Работа при уклоне: 30°
• Колея гусеничного хода: 2300 мм
• Отвал:
  • Тип отвала: прямой (с регулируемым перекосом)
  • Призма волочения: 3,8 куб.м
  • Эффективность: 220 куб.м/час (теоретическое значение на 40 м)
  • Ширина отвала: 4150 мм
  • Высота отвала: 960 мм
  • Максимальное заглубление отвала: 485 мм
  • Максимальная регулировка перекоса: 730 мм
• Габаритные размеры бульдозера с прямым отвалом:
  • Длина: 5262 мм
  • Ширина: 4150 мм
  • Высота: 3130 мм
• Двигатель:
  • Модель двигателя:
    • Shangchai C621
    • Steyr WD615T1-3A
  • Тип двигателя: водяного охлаждения, рядный, четырёхтактный дизельный, с непосредственным (прямым) впрыском
  • Номинальная мощность: 120 кВт (160 л.с.)
  • Номинальная частота вращения коленчатого вала: 1850 об/мин
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня: 126 × 130 мм
  • Рабочий объём: 9,726 л
  • Минимальный удельный расход топлива: 214 г/кВт·ч
  • Максимальный крутящий момент: 764 Н·м
• Система трансмиссии:
  • Главная муфта: работающая в масляной ванне, многодисковая, инерционный тормоз, ручное управление, гидроусилитель
  • Трансмиссия: принудительная смазка, ручное управление
  • Главный привод: спирально-зубчатая коническая передача, одноступенчатый редуктор, барботажная смазка (смазка разбрызгиванием)
  • Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически разделяемая, взаимосвязанная с тормозом муфты рулевого механизма
  • Тормоз муфты поворота: работающий в масляной ванне, ленточного типа, управляемый с помощью педали, гидроусилитель
  • Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
  • Вперёд:
    • Первая передача: 0 — 2,67 км/ч
    • Вторая передача: 0 — 3,76 км/ч
    • Третья передача: 0 — 5,41 км/ч
    • Четвёртая передача: 0 — 7,62 км/ч
    • Пятая передача: 0 — 11,13 км/ч
  • Назад:
    • Первая передача: 0 — 3,48 км/ч
    • Вторая передача: 0 — 4,90 км/ч
    • Третья передача: 0 — 7,05 км/ч
    • Четвёртая передача: 0 — 9,92 км/ч
• Ходовая часть:
  • Тип: подвеска с балансирным брусом
  • Число поддерживающих катков (с каждой стороны): 2 шт.
  • Число опорных катков (с каждой стороны): 7 шт.
  • Гусеничная лента: гусеница в сборе с башмаками, циклоидные треугольные башмаки
  • Ширина башмаков гусеничной ленты: 1100 мм
  • Шаг гусеничной ленты: 203,2 мм
• Гидравлическая система:
  • Максимальное давление: 14 МПа
  • Тип насоса: шестерённый
  • Подача (величина потока нагнетания): 243 л/мин
  • Рабочие цилиндры: 2 шт. диаметром 110 мм

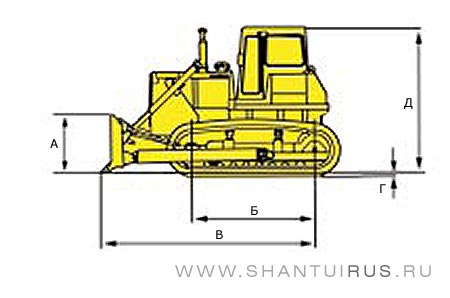

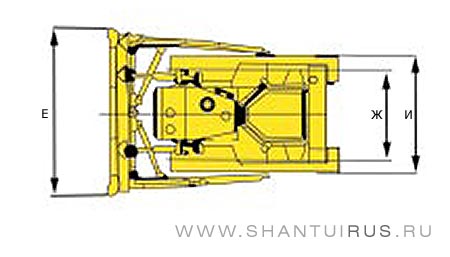

Размеры бульдозера Shantui SD16TL

Размеры бульдозера с прямым отвалом:

• А: 960 мм
• Б: 2935 мм
• В: 4690 мм
• Г: 101,5 мм
• Д: 3130 мм
• Е: 4150 мм
• Ж: 2300 мм
• И: 3400 мм
