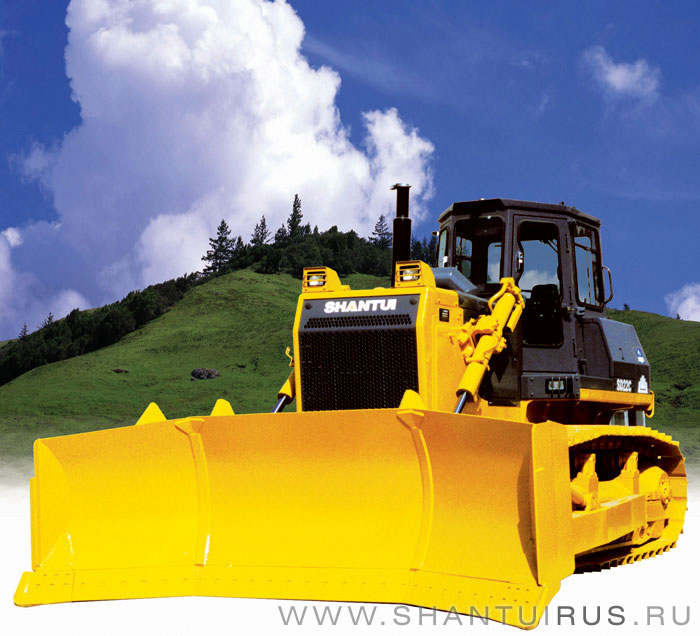

Бульдозер Shantui SD22C угольный (Китай)

Технические характеристики

• Тип отвала: угольный (отвал для работы с углём)
• Рабочая масса бульдозера: 24600 кг
• Давление на грунт: 0,078 МПа
• Минимальный дорожный просвет: 405 мм
• Минимальный радиус поворота: 3,3 м
• Работа при уклоне: 30°
• Колея гусеничного хода: 2000 мм
• Двигатель:
  • Модель двигателя: Cummins NT855-C280 BCIII («Камминс»)
  • Тип двигателя: дизельный рядный, водяного охлаждения, четырёхтактный, верхнеклапанный, с непосредственным (прямым) впрыском и турбонаддувом
  • Номинальная частота вращения коленвала: 1800 об/мин
  • Номинальная мощность: 162 кВт (220 л.с.)
  • Число цилиндров: 6
  • Диаметр цилиндра и ход поршня: 139,7 × 152,4 мм
  • Рабочий объём: 14,010 л
  • Минимальный удельный расход топлива: 205 г/кВт·ч
  • Максимальный крутящий момент: 1030 Н·м при 1250 об/мин
• Система трансмиссии:
  • Гидротрансформатор: трёхэлементный, одноступенчатый, однофазный
  • Трансмиссия: планетарная передача, многодисковое сцепление, гидравлически подключенная, с принудительной смазкой
  • Главный привод: спирально-зубчатая коническая передача, барботажная смазка (смазка разбрызгиванием), одноступенчатый редуктор
  • Муфта поворота: работающая в масляной ванне, многодисковая, постоянно-замкнутого типа, гидравлически отделённая, с гидравлическим управлением
  • Тормоз муфты поворота: работающий в масляной ванне, плавающий, прямое гидравлическое взаимосвязанное управление
  • Бортовая передача: двухступенчатый цилиндрический редуктор, барботажная смазка (смазка разбрызгиванием)
• Скорость хода:
  • Вперёд:
    • Первая передача: 0 — 3,6 км/ч
    • Вторая передача: 0 — 6,5 км/ч
    • Третья передача: 0 — 11,2 км/ч
  • Назад:
    • Первая передача: 0 — 4,3 км/ч
    • Вторая передача: 0 — 7,7 км/ч
    • Третья передача: 0 — 13,2 км/ч
• Ходовая часть:
  • Тип: подвеска с балансирным брусом
  • Число поддерживающих катков (с каждой стороны): 2 шт.
  • Число опорных катков (с каждой стороны): 6 шт. (4 однобортных опорных катка и 2 двубортных опорных катка)
  • Гусеничная лента: гусеница в сборе с башмаками, башмаки с одиночным грунтозацепом (по 38 с каждой стороны)
  • Ширина башмаков гусеничной ленты: 660 мм
  • Шаг гусеничной ленты: 216 мм
• Гидравлическая система:
  • Максимальное давление: 14 МПа
  • Тип насоса: шестерённый
  • Подача: 262 л/мин (величина потока нагнетания при номинальной частоте вращения коленвала двигателя 1800 об/мин)
  • Рабочие цилиндры: 2 шт. диаметром 120 мм (гидроцилиндры двустороннего действия)
• Отвал:
  • Тип: угольный отвал
  • Призма волочения: 9 куб.м
  • Эффективность: 450 куб.м/час (теоретическое значение на 40 м)
  • Ширина отвала: 4200 мм
  • Высота отвала: 1350 мм
  • Максимальное заглубление отвала: 540 мм
  • Максимальная регулировка перекоса: более 755 мм
  • Масса отвала: 3464 кг
• Рыхлитель:
  • Трёхстоечный рыхлитель:
    • Максимальная глубина рыхления трёхстоечным рыхлителем: 666 мм
    • Максимальная высота подъёма рыхлителя над землёй: 555 мм
    • Масса трёхстоечного рыхлителя: 2900 кг
  • Однозубый рыхлитель:
    • Максимальная глубина рыхления однозубым рыхлителем: 695 мм
    • Максимальная высота подъёма рыхлителя над землёй: 515 мм
    • Масса однозубого рыхлителя: 2453 кг

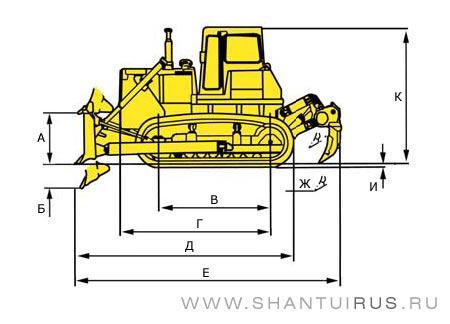

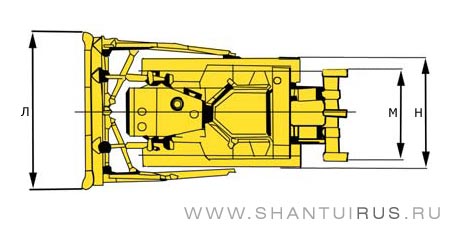

Размеры бульдозера Shantui SD22C

Размеры бульдозера с угольным отвалом:

• А: 1500 мм
• Б: 540 мм
• В: 2730 мм
• Г: 4385 мм
• Д: 5750 мм
• Е: 7370 мм
• Ж: 665 мм (трёхстоечный рыхлитель)
• И: 72 мм
• К: 3395 мм
• Л: 4200 мм
• М: 2000 мм
• Н: 2548 мм
